Fuente de alimentación CC de alto voltaje 1000V 60A 60KW Parámetros básicos: Entrada CA 380V±10%, frecuencia 45Hz-65Hz, salida 1000V 60A, potencia total 60KW; Control de programa RS485, voltaje y corriente ajustables.

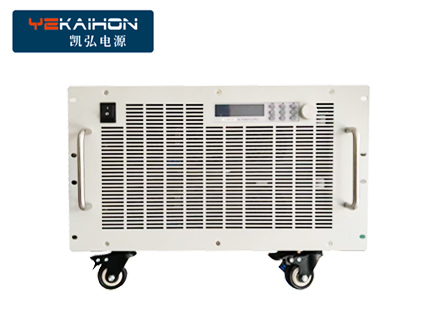

Fuente de alimentación CC de alto voltaje 1000V 60A 60KW
Parámetros básicos: Entrada CA 380V±10%, frecuencia 45Hz-65Hz, salida 1000V 60A, potencia total 60KW; Control de programa RS485, voltaje y corriente ajustables.
| Ambiente de trabajo |
Humedad relativa |
≤95%RH, sin condensación |
| altitud |
Para altitudes de 2000 m y superiores, se debe considerar la reducción de potencia. |
|
| método de enfriamiento |
refrigeración por aire forzado |
|
| Temperatura de funcionamiento |
-25 ℃ ~ +55 ℃, reducción para uso por encima de +55 ℃ |
|
| entrada de comunicación |
Rango de voltaje de entrada |
260 Vca~530 Vca, 3L+PE |
| Rango de frecuencia |
45Hz~65Hz |
|
| factor de potencia |
≥0,99 |
|
| Eficiencia |
>95% |
|
| THD |
≤ 5% |
|
| Salida CC |
potencia de salida |
60kW |
| rango de voltaje |
50Vdc~1000Vdc, con un paso de ajuste de voltaje de 0,1Vdc |
|
| Limitación de corriente de salida |
0,6 ~ 60 A continuamente ajustable |
|
| intercambio actual |
Grado de desequilibrio <±5% |
|
| precisión de la regulación de voltaje |
<±0,5% |
|
| exactitud de la estabilidad actual |
≤±1% |
|
| monitor |
método de comunicación |
Autobús CAN (RS485 o 232) |
| Alarma y Protección |
Protección contra sobre/bajo voltaje |
Protección de apagado automático, reanuda automáticamente la operación después de una entrada normal |
| Protección contra sobretensión de salida |
El dispositivo se apaga y bloquea automáticamente, por lo que es necesario volver a encenderlo para reanudar el funcionamiento. |
|
| Protección contra sobrecorriente y cortocircuito |
El dispositivo se apaga y bloquea automáticamente, por lo que es necesario volver a encenderlo para reanudar el funcionamiento. |
|
| protección contra sobrecalentamiento |
Protección de apagado automático, que reanuda automáticamente el funcionamiento después de que la temperatura vuelve a la normalidad |
|
| Estabilidad del producto |
Tiempo medio entre fallos (MTBF) |
más de 500.000 horas |
| Dimensiones generales |
tamaño |
Alto: 264 mm * Ancho: 430 mm * Largo: 560 mm |

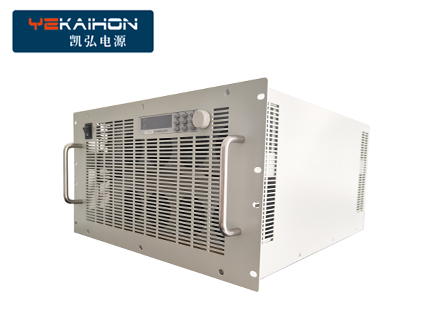

Fuente de alimentación CC de alto voltaje 1000V 60A 60KW
Instrucciones de uso
Este tipo de fuente de alimentación profesional suele tener una alta integración e inteligencia, y el proceso de funcionamiento suele ser el siguiente:
Trabajos de preparación: cableado e inspección.
●Cableado de entrada: Conecte la fuente de alimentación a la red eléctrica industrial correspondiente (como CA 380 V ± 10 % de potencia trifásica).
●Cableado de salida: utilice un cable dedicado capaz de transportar una corriente de 60 A o más para conectar de manera confiable el terminal de salida de energía al dispositivo de carga. Asegúrese de que las conexiones positivas y negativas sean correctas y seguras para evitar el sobrecalentamiento causado por un mal contacto.
●Conexión a tierra: El terminal de conexión a tierra de protección de la fuente de alimentación debe estar bien conectado a tierra para garantizar la seguridad operativa.
Encendido y configuración de parámetros: dos métodos principales
●Operación local: configure el voltaje de salida deseado (0-1000 V) y la corriente de salida (0-60 A) directamente a través de la pantalla táctil, los botones y las perillas en el panel de alimentación. Puede elegir entre el modo de voltaje constante (CV) o corriente constante (CC), y la alimentación cambiará automáticamente para mantener el valor establecido.
●Operación remota/programable: a través de interfaces de comunicación en la placa posterior de alimentación (como RS485, RS232, Ethernet, etc.) CAN）, conexión a una computadora o PLC (controlador lógico programable). En el software superior de la computadora, puede:
Utilice comandos estándar como SCPI y ModBus para una programación compleja. Personalice las formas de onda de voltaje/corriente de salida (como ondas escalonadas, ondas de pulso) para simular condiciones de trabajo reales. Integración perfecta con sistemas de prueba automatizados.
Iniciar salida y monitoreo
●Después de confirmar que todas las configuraciones de parámetros son correctas, presione el botón "Salida" o "Ejecutar" para iniciar el suministro de energía.
●Monitoreo en tiempo real de voltaje, corriente, potencia y otros datos a través de pantallas de panel o software de computadora superior. Muchas fuentes de alimentación admiten la función de registro de datos, lo que facilita el análisis posterior.
Apagado seguro
●Después de completar la prueba o la producción, primero detenga la salida y luego apague el interruptor de alimentación.
●Siga estrictamente el principio de cortar la energía primero y desconectar los cables después, y no opere con electricidad.
Principales ventajas y precauciones
●Eficiente y estable: Al adoptar tecnologías avanzadas como IGBT, la eficiencia de carga completa puede alcanzar más del 95% y puede funcionar de manera estable durante mucho tiempo. Alta precisión del voltaje/corriente de salida (voltaje estable <± 0,5%, corriente estable ≤± 1%).
●Ricas funciones: equipado con múltiples protecciones como sobretensión, sobrecorriente, sobretemperatura y cortocircuito; Admite expansión paralela de múltiples dispositivos para obtener mayor corriente; Algunos modelos de gama alta cuentan con funciones bidireccionales, que pueden retroalimentar energía eléctrica a la red, ahorrando energía y reduciendo el consumo.
●Notas:
Operación profesional: Debe ser operado por profesionales capacitados.
Requisitos ambientales: preste atención a los requisitos de temperatura, humedad y altitud de trabajo del equipo para garantizar una buena ventilación y disipación del calor.
Coincidencia de equipos: asegúrese de que el voltaje, la corriente y la potencia del equipo de carga estén dentro del rango de suministro de energía y reserve un cierto margen.
